ИА 01009-1000 клапан герметический

Предназначен для отключения помещений от наружной среды или одних помещений от других. Устанавливаются на воздуховодах вентиляционных систем.

цена по запросу

Корпус клапана герметического вентиляционного ГК ИА 01009-1000 с электроприводом с помощью ответных фланцев присоединяется к воздуховодам. Концы вентиляционных труб, между которыми устанавливается ГК ИА 01009-1000, должны быть закреплены так, чтобы усилия от веса или прогиба трубопровода не передавались на болтовые соединения фланцев.

При открытии клапана ГК ИА 01009-1000 электропривод передает вращение валу, соединенному с тарелью. В начале поворота вала на 20°-30° тарель отходит от седла корпуса ГК ИА 01009-1000, поворачиваясь, что достигается посредством трех пружин.

При дальнейшем повороте вала на 90° тарель совместно с рычагом устанавливается параллельно оси прохода ГК ИА 01009-1000, открывая проход для среды. Поворот вала прекращается при срабатывании микровыключателя, который разрывает цепь управления электродвигателем.

ГК ИА 01009-1000 происходит в порядке обратном открытию.

ИА 01009-1000

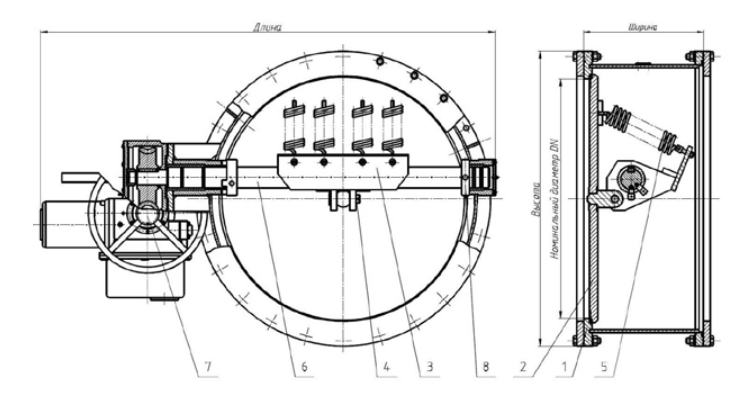

Рис.: Общий вид клапанов герметических вентиляционных ГК ИА  01009-1000 с электроприводом
1 – Корпус, 2 – Тарель (затвор), 3 – Рычаг, 4 – Ось, 5 – Пружина, 6 – Вал, 7 – Электропривод, 8 – Кольцо



Специалисты Экспертов безопасности проконсультируют по Вас по вопросам  приобретения и характеристик герметических клапанов по телефону +7 (499) 769-5479­­­ или Вы можете прислать запрос на электронную почту: info@safetyexperts.ru.
