ИА 01009-600 клапан герметический
Предназначен для отключения помещений от наружной среды или одних помещений от других. Устанавливаются на воздуховодах вентиляционных систем.
цена по запросу
Корпус гермоклапана ИА 01009-600 с электроприводом с помощью ответных фланцев присоединяется к воздуховодам. Концы вентиляционных труб, между которыми устанавливается клапан ИА 01009-600, должны быть закреплены так, чтобы усилия от веса или прогиба трубопровода не передавались на болтовые соединения фланцев.
При открытии клапана ИА 01009-600 электропривод передает вращение валу, соединенному с тарелью. В начале поворота вала на 20°-30° тарель отходит от седла корпуса клапана, поворачиваясь, что достигается посредством пружины.
При дальнейшем повороте вала на 90° тарель совместно с рычагом устанавливается параллельно оси прохода клапана ИА 01009-600, открывая проход для среды. Поворот вала прекращается при срабатывании микровыключателя, который разрывает цепь управления электродвигателем.
Закрытие прохода клапана ИА 01009-600 происходит в порядке обратном открытию.

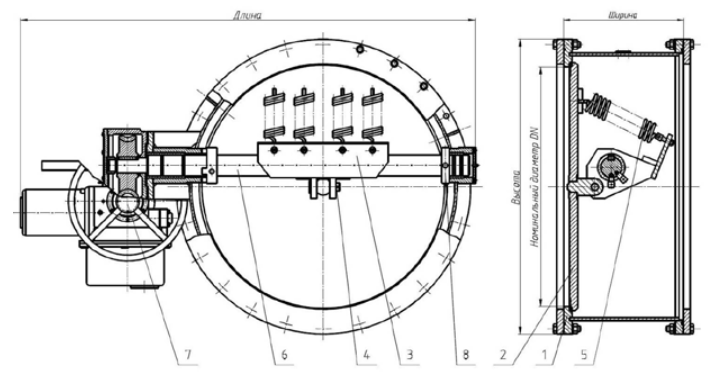

Рис.: Общий вид клапанов герметических вентиляционных ГК ИА 01009 с электроприводом
1 – Корпус, 2 – Тарель (затвор), 3 – Рычаг, 4 – Ось, 5 – Пружина, 6 – Вал, 7 – Электропривод, 8 – Кольцо
