ИА 01010-400 клапан герметический

Корпус клапана герметического вентиляционного ИА 01010-400 с ручным приводом с помощью ответных фланцев присоединяется к воздуховодам.

Открытие заслонки ИА 01010-400 происходит в два этапа. При открытии  ИА 01010-400 ручной привод передает вращение валу, соединенному с тарелью. В начале поворота вала на 20°-30° тарель отходит от седла ИА 01010-400, но не поворачивается, а стабилизируется двумя пружинами в положении, параллельном седлу корпуса. При последующем повороте вала на 90° тарель совместно с рычагом также поворачивается и устанавливается в положении, перпендикулярном седлу  ИА 01010-400 и параллельном оси воздуховода, открывая проход для среды. Для ограничения поворота тарели при открытии служит заштифтованный на валу ИА 01010-400 ограничитель, который упирается в выступ на корпусе. Положение тарели «открыто» и «закрыто» определяется при помощи указателя. Закрытие прохода ИА 01010-400 происходит в порядке обратном открытию.

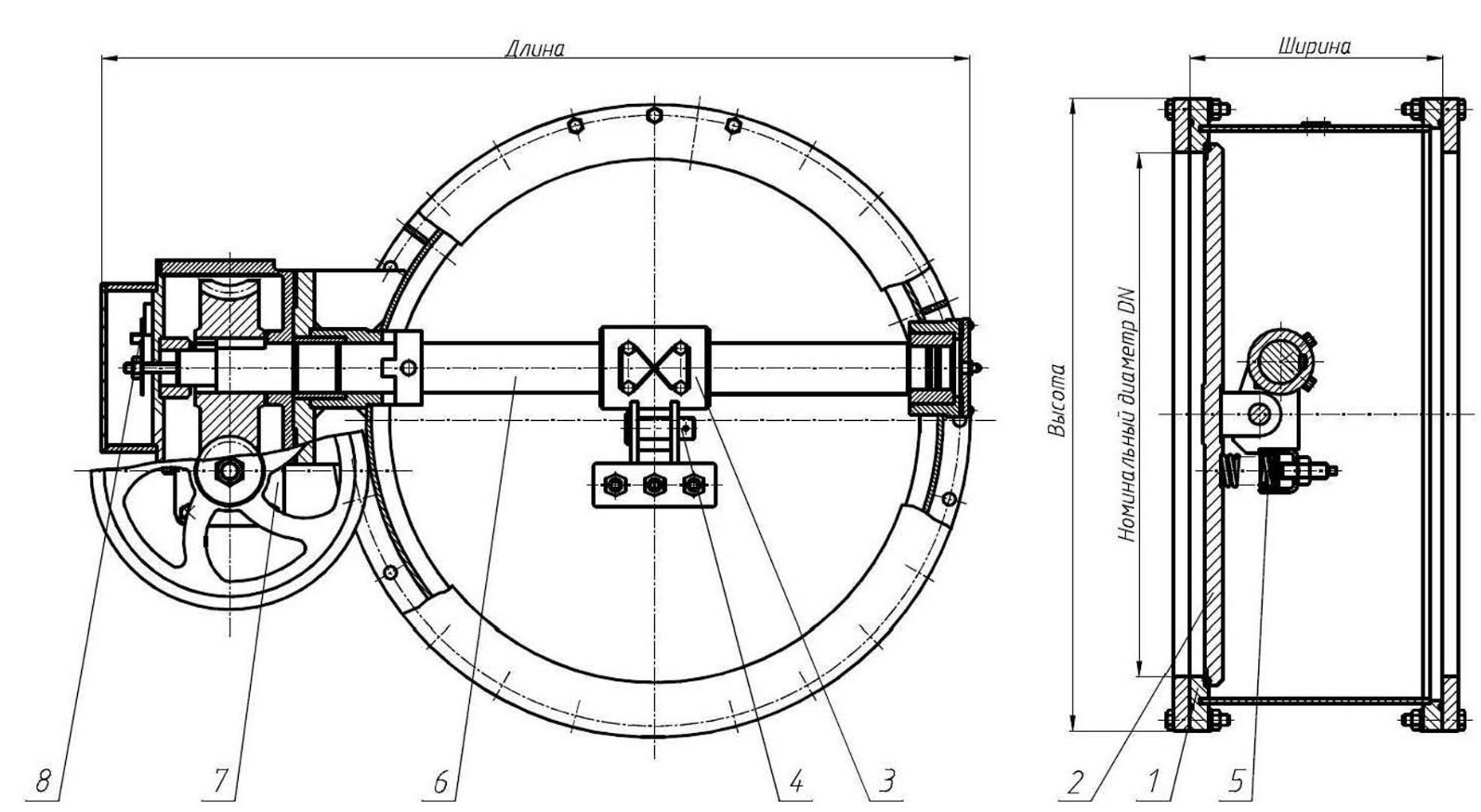

Рис.: Клапан герметический вентиляционный ИА 01010-400

1  – Корпус, 2 – Тарель, 3 – Рычаг, 4 – Ось, 5 – Пружина, 6 – Вал, 7 – Ручной привод, 8 – Ограничитель, 9 – Указатель
