Клапан расходомер-отсекатель КРО-1

Клапан расходомер-отсекатель КРО-1 состоит из металлического корпуса с диффузором и рабочей части, установ­ленной на стальном фланце.

Рабочая часть клапана расходомера-отсекателя КРО -1 состоит из двух створок, одна из которых соединена непод­вижно с осью, проходящей через центр поперечного сечения корпуса, а вторая свободно вращается вокруг оси.

Ось – она же одновременно является указателем расхода воздуха устанавливается в выточках фланца на втулках. Для плотного прилегания створок к корпусу клапана расходомера-отсекателя КРО-1 во фланце по всей внутренней стороне выполнена расточка, что позволяет достигнуть полного исключения перетока воздуха через корпус выключенного вентилятора.

При включении приточной системы вентиляции в рабочий режим, створки под дейст­вием динамического давления воздушного потока плавно открываются, при этом ось-указатель расхода устойчиво показывает производительность вентилятора (определяется по шкале), как при электрическом, так и при ручном приводе.

Если движение воздуха прекращается, створки под действием силы тяжести противовесов и собственного веса опускаются и закрывают сечение корпуса клапана расходомера-отсекателя КРО-1. Противо­весы обеспечивают плавность открытия рабочего органа при действии воздушного потока и быстрое и надежное закрытие сечения клапана расходомера-отсекателя КРО-1 при отключении вентилятора.

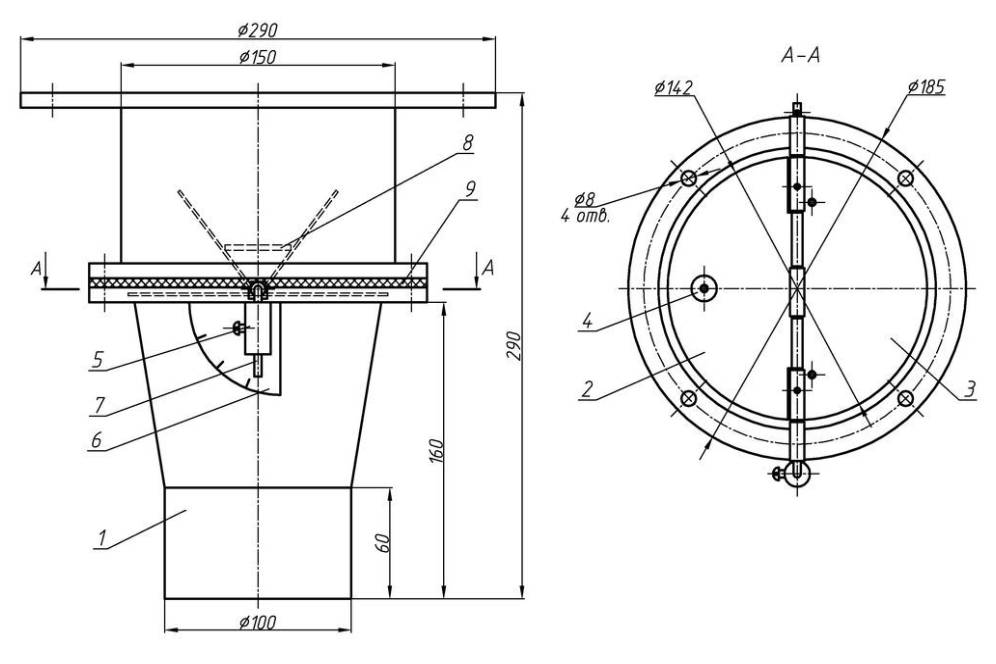

Рис.: Клапан расходомер-отсекатель КРО-1

1 – Корпус, 2 – Подвижная часть заслонки, 3 – Неподвижная часть заслонки (по отношению к оси), 4 – Противовес заслонки, 5 - Противовес оси, 6 – Шкала, 7 – Указатель расхода воздуха, 8 - Ограничитель хода створок, 9 – Резиновое уплотнение
